REFERENZPROJEKT

 Strom-, Wärme- und Kälteversorgung

Energietechnik in Kletterhalle ruht auf mehreren Schultern

AUFGABENSTELLUNG

In Gebäuden, die für sportliche Aktivitäten genutzt werden, stellen ein hoher Gesamtenergiebedarf und insbesondere sensible Temperatur- und Lüftungsbedingungen komplexe Anforderungen an die Gebäudetechnik. In der 2016/17 errichteten Kletter- und Boulderhalle „Die Kletterei“ im bayrischen Kaufering erfüllt ein Blockheizkraftwerk einen wesentlichen Teil davon.

Wetterbedingt ist das gefahrlose Trainieren der Bergsteigerei im nahe gelegenen alpinen Bergland nicht immer möglich. Deshalb errichtete die „Kletter- und Boulderparadies am Lech GmbH“ in den Jahren 2016/17 in Kaufering eine Kletter- und Boulderhalle, um den Bedarf der Region an einem sicheren Trainingsumfeld ganzjährig zu gewährleisten. Weitere zum Komplex gehörende Gebäudeteile sind mit einer Wohnung, mit Büroräumen und einem Restaurant belegt. Der Gründer und Geschäftsführer der Anlage, Markus Wasserle, konzipierte die Ausstattung der Freizeit- und Sporteinrichtung gemeinsam mit den Ortsgruppen des Deutschen Alpenvereins (DAV) Landsberg und Kaufering. Eine wichtige Vorgabe bei der Planung war die Energie- und Ressourcenschonung, auch über das gesetzlich und baurechtlich geforderte Maß hinaus. Mit der Firma Rössle-Technikplanung – Wärme, Luft, Wasser – war ein kompetenter Partner für die Haustechnik-Planung gefunden. Seit fast 50 Jahren führt das Büro TGA-Planungen durch und gründete 2012 sogar eine Genossenschaft, um junge Ingenieure/Techniker einzubinden, zu unterstützen und sie zu begleiten.

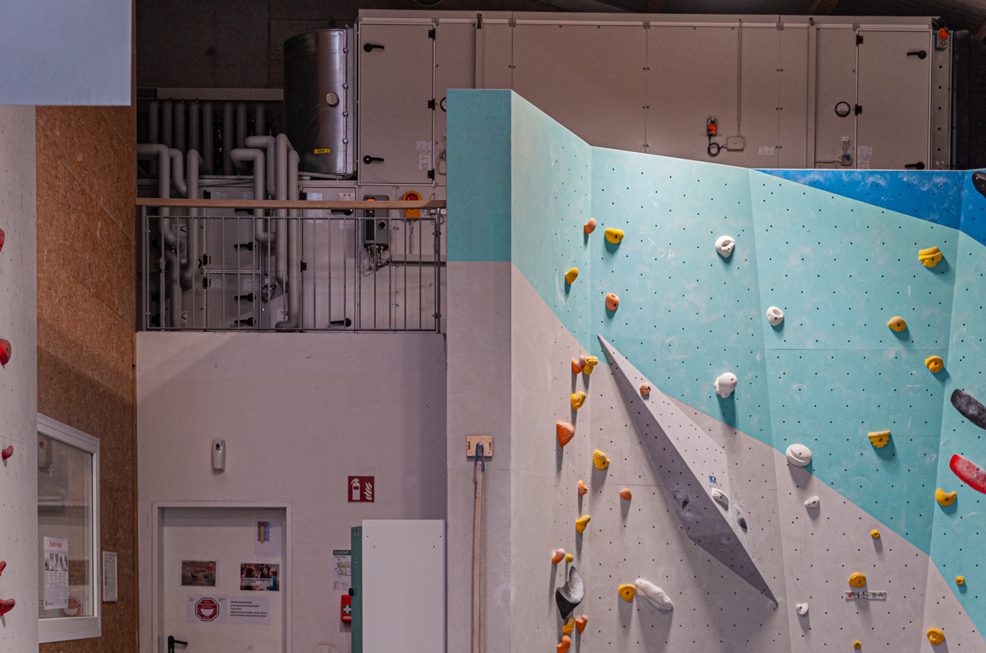

Im Hintergrund der Kletterwände ist die Klimatisierungstechnik der Kletterhalle zu sehen.
Markus Wasserle und Erwin Rößle am BHKW neoTower 20.0. Dieses stellt die Grundlast an Wärme und Strom in der Kletterei bereit.

LÖSUNG

Die Gebäudeausstattung wurde in drei Bauabschnitten realisiert:

  1. Installation der Grundausstattung mit Gasbrennwerttherme und Warmwasser.
  2. Voraussetzungen (Leitungen und Peripherie) für Gebäudekühlung wurden geschaffen.
  3. Installation Kühlung und BHKW.

Seit 2019 übernimmt das BHKW die Grundlast und der Brennwertkessel die Spitzenlast. Die vom BHKW (und ggf. der Gasbrennwerttherme) gelieferte Wärme wird in der „Kletterei“ praktischerweise nicht nur im Winter zur Beheizung genutzt. Im Sommer wird damit aus einem kontinuierlich auf 80 °C temperierten Speicher eine Adsorptionskältemaschine der Marke Fahrenheit mit einer Kälteleistung von 25 kW gespeist. Da der neoTower® über eine breite Leistungsspanne modulierend arbeitet (ab 10,7 kW el. und 29,1 kW therm.), wird taktender Betrieb mit häufigen Starts weitgehend vermieden. Das Gerät läuft über lange Phasen durch. Das ist nicht zuletzt im Interesse einer hohen Eigenstromversorgung bedeutsam, die für den Betreiber ausgesprochen lukrativ ist und ihm eine überschaubare Amortisationszeit sichert.

Zu den geringen Betriebskosten trägt auch das lange Wartungsintervall bei, das beim neoTower® 20.0 lediglich alle 6000 Betriebsstunden fällig ist. Der Service am Gerät lässt sich überdies „automatisieren“, wenn man eines der drei verschiedenen Wartungsvertragsmodelle abschließt. Der Betreiber der Kletterhalle entschied sich für den kostengünstigen Basiswartungsvertrag, der bereits umfangreiche Services und eine Fernüberwachung umfasst. Konstruktiv bereits ab Werk ausgesprochen geräuscharm konzipiert, wurde das BHKW durch eine Körperschallentkopplung mit unterlegten Sylodynstreifen sowie durch ein Absorbtionsschalldämpferset ASD-17 in DN 80 von ATEC so leise, dass es in der Kletterhalle selbst akustisch praktisch nicht mehr wahrnehmbar ist. Von ATEC stammt auch die übrige Abgasanlage für das BHKW.

FAZIT

Der Grundbedarf an Strom und Wärme wird in der Boulder- und Kletterhalle Kaufering durch einen klugen Verbund sichergestellt: Ein neoTower® BHKW, ein Gasbrennwert-Spitzenlastkessel und eine Photovoltaikanlage tragen zur sehr effizienten Strom- und Wärmeerzeugung bei, mithilfe einer Adsorptionskältemaschine auch zur Kühlung im Sommer.

Der Investor und Betreiber der Halle „Die Kletterei“, Markus Wasserle, ist mit der Gesamtkonzeption der Anlage sehr zufrieden und lobt die „weitsichtige Planung durch das TGA Planungsbüro Rössle“ und insbesondere auch die Kooperation und den Service des BHKW-Herstellers RMB/ENERGIE: „Die Zusammenarbeit mit RMB hat hervorragend funktioniert! Ich kann nur empfehlen, auch direkt einen Wartungsvertrag abzuschließen“.

ÜBERSICHT

Kunde: Die Kletterei
Einsatzgebiet: Sporthalle
Ort: Kaufering
Blockheizkraftwerk: 1x neoTower® 20.0
Gasart: Erdgas
Nennleistung elektrisch: 20,0 kW
Nennleistung thermisch: 45,8 kW
